أحزمة النقل المنحنية تحدث ثورة في النقل المادي ، والمناورة بسلاسة حول الانحناءات. يضمن القياس الدقيق الكفاءة ويمنع الأخطاء المكلفة. في هذا المنشور ، ستتعلم طرقًا لقياس الأحزمة المنحنية بدقة.

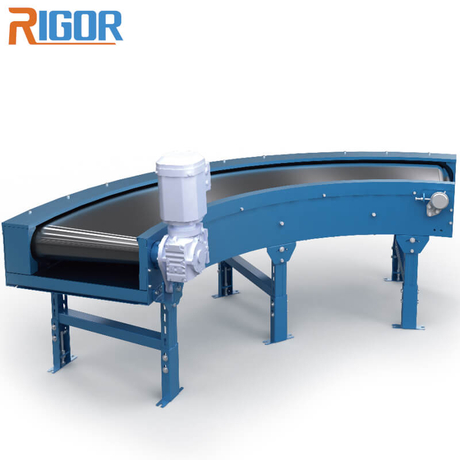

تم تصميم أحزمة النقل المنحنية لتحريك المواد بسلاسة حول الانحناءات والزوايا ، وتتناسب مع المساحات التي لا تستطيع الناقلات المستقيمة. على عكس الأحزمة المستقيمة ، يمكن أن تنحني هذه الأحزمة أفقياً ، مما يسمح لها بتغيير الاتجاه دون إيقاف التدفق. تساعد هذه المرونة في تحسين المساحة في المصانع أو المستودعات عن طريق تقليل بصمة نظام النقل.
ميزة رئيسية واحدة هي قدرتها على التدحرج في شكل أنبوبي أثناء العملية. يساعد هذا الشكل على الحفاظ على المواد المتمركزة على الحزام ، مما يقلل من الانسكاب وتحسين السلامة. عادة ما يكون للأحزمة صلابة جانبية قوية للحفاظ على شكلها مع مرونة بما يكفي للانحناء حول المنحنيات. المواد مثل خلطات النايلون بوليستر شائعة لأنها تجمع بين المتانة والمرونة والمقاومة للارتداء والأوزون وأشعة الأشعة فوق البنفسجية والثانية.
تأتي أحزمة النقل المنحنية أيضًا مع أنواع الانحناء المختلفة ، مثل الانحناءات الأفقية ، والانحناءات على شكل S ، وأقواس محدبة ، وأقواس مقعرة. كل نوع يناسب احتياجات تخطيط مختلفة ويؤثر على كيفية تعامل الحزام مع الإجهاد والتوتر. على سبيل المثال ، عادة ما تتطلب أقواس محدب دائرة نصف قطرها أكبر من الانحناء لمنع التواء والارتداء المفرط.
تشمل المزايا:
كفاءة الفضاء: إنها تتناسب مع مسارات النقل في مساحات ضيقة أو غير منتظمة.
تدفق المواد السلس: يساعد الشكل الأنبوبي على الحفاظ على المواد المتمركزة والآمنة.
المتانة: مصممة للتعامل مع ضغوط الانحناء دون أضرار.
التنوع: مناسب للعديد من الصناعات والمواد ، من الحزم الخفيفة إلى البضائع السائبة الثقيلة.
تستخدم أحزمة النقل المنحنية على نطاق واسع عبر الصناعات التي تتطلب معالجة مواد فعالة في المساحات المحدودة أو التخطيطات المعقدة. فيما يلي بعض التطبيقات الشائعة:
التصنيع: نقل الأجزاء بين محطات التجميع عندما لا تكون المسارات المستقيمة ممكنة.
معالجة الأغذية: نقل المواد الغذائية حول الزوايا مع الحفاظ على النظافة ومنع الانسكاب.
التعدين والتعامل مع الأكبر: حمل مواد ثقيلة من خلال الانحناءات دون تلف الحزام.
التغليف: إعادة توجيه الحزم والمنتجات بكفاءة من خلال خطوط الفرز والتعبئة.
التخزين والتوزيع: تحسين المساحة عن طريق توجيه الناقلات عبر الزوايا وحول العقبات.
يستفيد كل تطبيق من قدرة الحزام على الحفاظ على سرعة وتوتر ثابتين على الرغم من المنحنيات ، مما يضمن التشغيل السلس والمستمر. غالبًا ما تختار الصناعات الأحزمة بناءً على احتياجات محددة مثل وزن الحمل والظروف البيئية والمتانة المطلوبة.
يؤثر نوع ومواد حزام النقل بشكل كبير على كيفية قياس انحناءه. تم تصميم الأحزمة المنحنية للالتفاف في شكل أنبوبي أثناء التشغيل ، لذلك تحتاج إلى صلابة ومرونة جانبية مناسبة. المواد مثل خلطات النايلون بوليستر شائعة لأنها توازن القوة والمرونة بشكل جيد. تؤثر مرونة المادة الأساسية للحزام ، وغالبًا ما تقاسها معاملها المرن ، بشكل مباشر على أصغر دائرة نصف قطرها يمكن أن ينحني دون أضرار.
كما تلعب الأغطية الخارجية والداخلية للحزام أدوارًا. يجب أن تقاوم الطبقة الخارجية الطقس والأوزون وأشعة الأشعة فوق البنفسجية والثني المتكرر ، في حين أن الطبقة الداخلية تحتاج إلى مقاومة ممتازة للارتداء. تضمن هذه الخصائص أن الحزام يحافظ على شكله ومتانته حول المنحنيات. عند قياس الانحناء ، يساعد معرفة مادة الحزام في التنبؤ بمدى ضيق المنحنى ويرشد اختيار دائرة نصف قطرها.
يحدد قطر الأنبوب لحزام النقل المنحني عرض الحزام ويؤثر على نصف قطر الانحناء. يعني قطر الأنبوب الأكبر حزامًا أوسع ، والذي يؤثر على الفرق بين نصف قطر القوس الداخلي والخارجي في القسم المنحني. يسبب هذا الاختلاف سلالة متفاوتة عبر عرض الحزام ، مع الحواف التي تعاني من توتر أكثر من المركز.
عادة ، يكون نصف قطر الانحناء يتناسب مع قطر الأنابيب. يختار المصممون قطر الأنابيب بناءً على عوامل مثل نقل القدرة وسرعة الحزام وحجم المواد التي يتم نقلها. عند قياس المنحنى ، من الضروري حساب قطر الأنبوب لأنه يحدد الحد الأدنى لنصف القطر الذي يمكن أن يتعامل معه الحزام دون إجهاد مفرط.
علاوة على ذلك ، فإن تصميم التصميم ، بما في ذلك شكل الانحناءات-مثل الأقواس الأفقية أو S-type أو محدب أو مقعر-يتأثر قياس الانحناء. على سبيل المثال ، تتطلب أقواس محدب عادةً نصف قطر أكبر لتجنب التواء أو الضرر. يجب أن يوازن التصميم قيود المساحة والحدود الميكانيكية ، مما يؤثر على كيفية قياس الانحناء وتعيينه.
يلعب توتر الحزام دورًا مهمًا في قياس الانحناء. عادة ما يكون التوتر في القسم المنحني أعلى من الأقسام المستقيمة ، مما يؤدي إلى استطالة حزام أكبر. عندما يكون التوتر مرتفعًا ، يجب أن يزداد نصف قطر الانحناء لتقليل التوتر على الحزام والبكرات. يتسبب نصف قطر أصغر في أن يتحمل البكرات قوى أكبر ، والتي يمكن أن تقصر عمر خدمتها.
تؤثر أنواع الانحناء المختلفة على كيفية توزيع التوتر والقوى عبر الحزام. على سبيل المثال ، تفرض الانحناءات الأفقية ، والانحناءات على شكل S ، وأقواس محدبة ، وأقواس مقعرة كل منها ضغوطًا فريدة. غالبًا ما يسبب الانحناءات المحدبة المزيد من التواء ، لذلك تتطلب قياسًا دقيقًا وعادة ما يكون نصف قطر انحناء أكبر. يمكن أن يكون الانحناءات المقعدة معالجة نصف قطرها الأصغر ولكن لا تزال بحاجة إلى حسابات توتر دقيقة.
يجب أن ينظر قياس الانحناء في هذه أنواع الانحناء والتوتر الموجود. قد تكون التعديلات في نصف القطر ضرورية لضمان عمل الحزام بسلاسة دون تلف. غالبًا ما تستخدم الحسابات الصيغ أو الجداول التي توصي بحد أدنى من نصف قطرها بناءً على نوع الحزام والتوتر وشكل الانحناء.
واحدة من أكثر الطرق موثوقية لقياس حزام النقل ، وخاصة بالنسبة للأنظمة الأكثر بساطة مع بكرتين ، هي صيغة المسافة من وسط إلى مركز. يحسب طول الحزام بناءً على المسافة بين مراكز بكرة القيادة وبكرة الذيل ، بالإضافة إلى أقطار البكرات. تبدو الصيغة هكذا:
L = 2 C + π × 2 D + D +4 C ( D - D ) 2
أين:
L = طول الحزام
ج = مسافة مركز إلى مركز بين البكرات
د = قطر البكرة الأكبر
د = قطر البكرة الأصغر
π ≈ 3.1416
هذه الصيغة تمثل حزام الالتفاف حول البكرات والأقسام المستقيمة بينهما. من المهم قياس مسافة مركز إلى مركز بدقة. استخدم شريط قياس أو أداة المسافة بالليزر للدقة. لاحظ أيضًا أقطار البكرة بعناية ، حيث تؤثر الأخطاء الصغيرة على طول الحزام النهائي.
إذا كان نظام الناقل الخاص بك يحتوي على عمليات تعديل قابلة للتعديل ، تذكر أن تحريك الشوط يغير مسافة المركز وبالتالي طول الحزام. على سبيل المثال ، يضيف نقل 5 بوصات إلى الخارج 10 بوصات إلى طول الحزام ، حيث يتغير طول الحزام بمقدار ضعف حركة الاستيلاء.
بالنسبة لأحزمة الناقل المنحنية مع بكرات متعددة أو تخطيطات معقدة ، لن تعمل صيغة مركز إلى مركز. بدلاً من ذلك ، استخدم تقنية البدء والإيقاف:
حدد نقطة انطلاق على السطح العلوي للحزام وتسمية '0. '
ابحث عن أبعد نقطة يمكن الوصول إليها على طول الحزام ووضع علامة عليها. قياس المسافة بين '0 ' وهذه العلامة.
افرس الناقل بحيث تنتقل العلامة الثانية إلى موقف '0 ' الأصلي. ضع علامة على نقطة جديدة في أقصى بقعة يمكن الوصول إليها مرة أخرى.
كرر هذه العملية ، والقياس بين العلامات في كل مرة ، حتى يكمل الحزام حلقة كاملة إلى علامة '0 '.
إضافة جميع المسافات المقاسة بين العلامات. المبلغ هو إجمالي طول الحزام.
هذه التقنية تتطلب شخصين للسلامة والدقة. تأكد دائمًا من عدم وجود أجزاء أو أدوات في الجسم على الحزام عند الركض. تعمل هذه الطريقة بشكل جيد للأحزمة المنحنية لأنها تتبع المسار الفعلي الذي يسلكه الحزام ، بما في ذلك أي انحناءات أو منحنيات.
القياسات الدقيقة حاسمة. حتى الأخطاء الصغيرة يمكن أن تسبب مشاكل مثل:
طلب حزام قصير جدًا أو طويل جدًا
زيادة وقت التوقف أثناء استبدال الحزام
ارتفاع التكاليف بسبب إعادة الترتيب أو التعديلات
انخفاض كفاءة النقل
استخدم أدوات قياس موثوقة والتحقق من جميع الأبعاد. عند قياس البكرات ، قم بقياس القطر في نقاط متعددة لتأكيد الدقة والدقة. بالنسبة للمسافات من مركز إلى مركز ، قم بقياس بعناية على طول إطار الناقل أو استخدام عدادات المسافة بالليزر لدقة أفضل.
أيضا ، النظر في توتر الحزام ومواقف الاستيلاء. إذا تم تمديد الشد بالكامل أو تراجعه ، فإنه يؤثر على طول الحزام المطلوب. اضبط عمليات الاستيلاء على موضع محايد قبل القياس ، إن أمكن.
في تخطيطات النقل المعقدة ، استشر مواصفات الشركة المصنعة أو استخدم برامج متخصصة لحسابات طول الحزام. غالبًا ما تتضمن هذه الأدوات انحناء الحزام ، وأحجام البكرة ، وعوامل التوتر لتوفير قياسات دقيقة.
غالبًا ما ينطوي قياس حزام النقل المنحني على التعامل مع العقبات البدنية. يمكن أن تجعل الاختلافات في التضاريس مثل المنحدرات أو الأرض غير المستوية أو التلال أمرًا صعبًا للحصول على قياسات دقيقة. قد تمنع المباني أو الأعمدة أو الهياكل الأخرى بالقرب من مسار الناقل الوصول المباشر ، مما يجعلك تقدر المسافات أو الزوايا بدلاً من قياسها بشكل مباشر.
يمكن أن تؤدي هذه التدخلات إلى أخطاء في تحديد نصف قطر الانحناء الفعلي أو طول مسار الحزام. على سبيل المثال ، إذا كان يجب أن ينحني الناقل حول عمود الدعم ، فقد يحتاج نصف قطر المنحنى إلى ضبط لتناسب المساحة ، مما يؤثر على دقة القياس. في مثل هذه الحالات ، قد تضطر إلى:
استخدم أدوات القياس غير المباشرة مثل عدادات المسافة بالليزر أو إجمالي المحطات لالتقاط المسافات حول العقبات.
كسر القسم المنحني إلى شرائح أصغر ، وقياس كل منها بشكل منفصل ، ثم الجمع بين النتائج.
اعتمد على رسومات تخطيط مفصلة أو نماذج ثلاثية الأبعاد لتكملة القياسات المادية.
يساعد تخطيط قياسات الأوقات مع الحد الأدنى من النشاط حول الناقل على تقليل المخاطر ويسمح بالوصول بشكل أفضل. أيضا ، توثيق أي تعديلات التي تم إجراؤها بسبب التضاريس أو قيود البناء أمر ضروري للرجوع إليه في المستقبل.
توتر الحزام يؤثر بشكل كبير على قياسات حزام النقل المنحني. عندما يكون الحزام تحت التوتر ، يمتد قليلاً ، مما يغير طوله الفعال والانحناء. يمكن تعديل مجموعات التناول ، التي تحافظ على التوتر المناسب ، أثناء التشغيل ، وتغيير مسافات الوسط إلى مركز وطول الحزام ديناميكيًا.
إذا قمت بقياس الحزام أثناء توسيع نطاق التشغيل بالكامل أو تراجعه ، فقد لا تعكس نتائجك طول التشغيل النموذجي للحزام. للتعامل مع هذا:
اضبط الاستيلاء على موقع محايد أو متوسط قبل القياس. يمثل هذا الموقف متوسط توتر التشغيل.
لاحظ إعداد الاستيلاء الحالي أثناء القياس ، بحيث يمكنك حساب أي تغييرات طول مطلوبة إذا تحرك الاستيلاء لاحقًا.
استخدم الصيغ التي تمثل تعديلات الاستيلاء. على سبيل المثال ، يغير تحريك الاستيلاء بالمسافة X طول الحزام بحوالي 2x.
يؤثر توتر الحزام أيضًا على نصف قطر الانحناء. يتطلب التوتر العالي نصف قطرها أكبر لتجنب الإجهاد المفرط على الحزام والبكرات. عند القياس ، ضع في اعتبارك حالة التوتر ، وإذا أمكن ، القياس في ظل ظروف التشغيل العادية بدلاً من عندما يكون الحزام متدليًا أو ضيقًا بشكل مفرط.
يمكن أن يكون قياس حزام النقل المنحني بمفردك مغرًا ، خاصةً عندما تريد توفير الوقت والمال. ومع ذلك ، هناك عدة عوامل يجب وضعها في الاعتبار قبل أن تقرر القيام بذلك بنفسك.
أولاً ، غالبًا ما يكون لأحزمة النقل المنحنية تخطيطات معقدة مع بكرات متعددة وانحناءات. هذا التعقيد يجعل القياس الدقيق صعبًا. بدون الأدوات المناسبة ، مثل عدادات المسافة بالليزر أو أشرطة القياس المرنة ، قد ينتهي بك الأمر بأطوال غير دقيقة أو إشعاعي الانحناء.
ثانياً ، السلامة هي مصدر قلق كبير. يمكن أن تكون أحزمة النقل ثقيلة وأحيانًا تعمل في مساحات ضيقة أو بالقرب من الآلات. القياس أثناء تشغيل الناقل خطير. حتى عند إيقاف ، يمكن أن يكون الوصول إلى جميع أجزاء الحزام ، وخاصة في الإعدادات الصناعية ، أمرًا صعبًا.
ثالثًا ، تؤثر توتر الحزام والتجمعات على القياسات. إذا قمت بقياس عندما يكون الحزام الركود أو ضيقًا بشكل مفرط ، فلن تتطابق نتائجك إلى ظروف التشغيل. يعد ضبط عمليات الاستيلاء على وضع محايد قبل القياس أمرًا بالغ الأهمية ولكن قد يكون صعبًا بدون خبرة.
رابعًا ، تتطلب قياسات DIY الصبر والدقة. يمكن أن تسبب الأخطاء الصغيرة في قياس أقطار البكرة ، أو مسافات مركز إلى مركز ، أو طول مسار الحزام مشاكل كبيرة. طلب حزام قصير جدًا أو طويل جدًا يؤدي إلى تعطل وتكاليف إضافية.
أخيرًا ، فكر في الأدوات التي لديك. قد تعمل مقاييس الشريط البسيطة مع أقسام قصيرة ومستقيمة ولكنها تقتصر على المنحنيات أو أنظمة متعددة البوللي. تتطلب تقنية 'بدء وإيقاف ' للأحزمة المتعددة البوليين على الأقل شخصين وتنسيق دقيق.
يوفر توظيف المحترفين لقياس حزام الناقل المنحني العديد من المزايا التي تفوق التكاليف غالبًا.
الخبراء لديهم أدوات وخبرة متخصصة. يستخدمون عدادات المسافة بالليزر والفرجار الرقمي والبرامج المصممة لأنظمة النقل. تساعدهم هذه الأدوات على التقاط قياسات دقيقة ، حتى في المخططات المعقدة أو المعقولة.
يفهم المهنيون توتر الحزام ، وتعديلات الاستيلاء ، ومتطلبات الانحناء. يمكن أن يقيسوا في ظل ظروف التشغيل العادية أو محاكاةها ، مما يضمن طول الحزام ونصف قطرها استخدام العالم الحقيقي.
كما أنهم يعرفون كيفية التنقل في مخاطر السلامة. يتبع المهنيون بروتوكولات صارمة لتجنب الحوادث ، خاصة عند القياس في البيئات الصناعية النشطة.
علاوة على ذلك ، يمكن للمهنيين توفير استشارة تتجاوز القياس. يمكن أن يوصي أنواع الحزام الأمثل أو نصف قطر الانحناء أو تعديلات التخطيط لتمديد عمر الحزام وتحسين الكفاءة.
استخدام الخدمات المهنية يقلل من خطر طلب الأحزمة غير الصحيحة ، مما يوفر الوقت والمال. يقلل من وقت تعطل الناقل ويمنع الأخطاء المكلفة أثناء التثبيت.
في كثير من الحالات ، تقدم الشركات المصنعة أو شركات خدمة النقل المتخصصة خدمات القياس والتركيب كحزمة. هذا النهج المتكامل يضمن الحزام يناسب تماما ويؤدي بشكل موثوق.
يعتمد الاختيار بين DIY والقياس المهني على تعقيد الناقل الخاص بك ، والأدوات المتاحة ، واعتبارات السلامة ، والميزانية. بالنسبة للأنظمة البسيطة التي يمكن الوصول إليها ، قد يكون DIY كافياً. بالنسبة للعمليات المعقدة أو الحرجة ، غالبًا ما تثبت المساعدة المهنية لا تقدر بثمن. أحزمة الناقل المنقولة ، الضرورية في معالجة المواد الحديثة ، تتطلب قياسًا دقيقًا للاستخدام الفعال. تشمل النقاط الرئيسية فهم نوع الحزام والتوتر وتصميم التصميم. تقنيات القياس الدقيقة ، مثل صيغة المسافة من الوسط إلى مركز وطريقة توقف البدء ، ضمان طول الحزام المناسبين والانحناء. يقدم المهنيون الخبرة والأدوات للأنظمة المعقدة ، وتعزيز الدقة والسلامة. توفر شركة Zhejiang Rigor Logistic Technology Co. ، Ltd. أحزمة النقل المنحنية عالية الجودة ، مما يضمن المتانة والكفاءة ، مما يجعلها خيارًا قيمًا لمختلف الصناعات.
ج: أحزمة الناقل المنحنية تحرك بفعالية المواد حول الانحناءات ، وتحسين المساحة في المصانع والمستودعات.
ج: يتدحرجون في شكل أنبوبي أثناء التشغيل ، مع الحفاظ على المواد المتمركزة والآمنة.
ج: مزيج من النايلون بوليستر شائع بسبب المتانة والمرونة ومقاومة التآكل والعوامل البيئية.
ج: يضمن المحترفون قياسات دقيقة وسلامة وأداء الحزام الأمثل ، مما يقلل من المخاطر والتكاليف.
