ما هي أنظمة الحزام الناقل وكيف تعمل؟

في العصر الصناعي الحديث، تعد الحركة السلسة للمواد هي القلب النابض للتصنيع والخدمات اللوجستية والتعدين. لقد تطور الحزام الناقل من آلية بسيطة من الألواح الخشبية والحزام الجلدي إلى قطعة هندسية متطورة للغاية تعمل على تشغيل سلاسل التوريد العالمية. سواء كان الأمر يتعلق بنقل المعادن الخام عبر أميال من التضاريس الوعرة أو فرز آلاف الطرود في مركز توزيع عالي التقنية، فإن أنظمة النقل بالحزام هي الأدوات التي لا غنى عنها والتي تدفع الكفاءة التشغيلية. مع توجه الصناعات نحو الصناعة 4.0، ازداد الاعتماد على حزام ناقل مطاطي عالي الأداء أو ناقل حزامي مسطح دقيق ، مما يجعل من الضروري لصانعي القرار في مجال B2B فهم الآليات والقيمة الإستراتيجية لهذه الأنظمة.

نظام الحزام الناقل هو جهاز مناولة ميكانيكي يتكون من بكرتين أو أكثر مع حلقة مستمرة من المواد - الحزام الناقل - التي تدور حولها لنقل البضائع من نقطة إلى أخرى عن طريق الاحتكاك أو الدفع الإيجابي. من خلال استخدام الحزام الناقل المطاطي عالي الشد أو الحزام الناقل المسطح المتخصص، توفر أنظمة النقل الحزامي هذه طريقة متسقة وآلية وموفرة للطاقة لنقل المواد السائبة أو الوحدات الفردية خلال مراحل مختلفة من الإنتاج والتوزيع.

يكمن تعقيد الحزام الناقل الحديث في تكامله بين علوم المواد والتحكم في المحركات والهندسة الإنشائية. يتطلب اختيار الصحيحة أنظمة الحزام الناقل الغوص العميق في الاحتياجات المحددة للتطبيق، بما في ذلك سعة الحمولة، والظروف البيئية، والخصائص الفيزيائية للمواد التي يتم نقلها. بدءًا من متطلبات الخدمة الشاقة المخصص للتعدين وحتى المعايير الصحية لحزام النقل المطاطي للحزام الناقل المسطح المخصص للطعام ، فإن الخيارات واسعة. توفر هذه المقالة دليلاً شاملاً لتاريخ هذه الأنظمة الحيوية وأنواعها وأعمالها الداخلية، مما يساعدك على تحسين إنتاجية منشأتك وموثوقيتها.

جدول المحتويات

• تاريخ أنظمة الحزام الناقل

• أنواع أنظمة الحزام الناقل

• وجهات نظر الصناعة: رؤى من كبار خبراء التعامل مع المواد

• كيف تعمل أنظمة الحزام الناقل

• فوائد أنظمة الحزام الناقل

• ملخص: التدقيق المستقبلي في التعامل مع المواد الخاصة بك

تاريخ أنظمة الحزام الناقل

يعود تاريخ أنظمة الحزام الناقل إلى أواخر القرن الثامن عشر، حيث بدأ بالهياكل الجلدية والخشبية الأساسية المستخدمة لنقل الحبوب وتطور إلى الحزام الناقل الحديث المدعوم بمواد صناعية متقدمة ومحركات كهربائية. وقد تميز هذا التطور بالانتقال من العمل اليدوي إلى أنظمة النقل بالحزام الآلي، حيث أدى إدخال الحزام الناقل المطاطي المقوى في القرن العشرين إلى إحداث ثورة في الصناعة الثقيلة من خلال السماح بنقل المواد الكاشطة لمسافات طويلة.

في أواخر القرن الثامن عشر، كانت الإصدارات الأولى من الحزام الناقل بدائية، وغالبًا ما تتكون من حزام جلدي يتحرك فوق سرير خشبي. تم استخدام هذه الأنظمة في المقام الأول في الموانئ ومطاحن الدقيق لنقل الحبوب السائبة. نظرًا لأن المواد كانت مقتصرة على الألياف الطبيعية وجلود الحيوانات، فقد كانت أنظمة الحزام الناقل المبكرة مقيدة من حيث الطول وسعة الوزن. ومع ذلك، فقد قدموا الدليل الأساسي للمفهوم: أن الحلقة المستمرة يمكن أن تقلل بشكل كبير من الجهد البشري المطلوب لنقل المواد.

كانت الثورة الصناعية بمثابة حافز هائل للابتكار في تكنولوجيا في عام 1892، بدأ توماس روبينز في تطوير سلسلة من الاختراعات التي أدت إلى إنشاء نظام ناقل يستخدم لنقل الفحم والخام. كانت هذه لحظة محورية حيث بدأ الحزام الناقل . الحزام الناقل المطاطي في التبلور كمكون صناعي متخصص. من خلال دمج هيكل من القماش أو شبكة معدنية داخل المطاط، أنشأ المهندسون ناقلًا بحزام مسطح قادر على تحمل تأثير الصخور الخشنة واحتكاك البكرات عالية السرعة، مما مهد الطريق لصناعة التعدين الحديثة.

شهد القرن العشرين أسرع التطورات، خاصة مع إدخال البوليمرات الاصطناعية خلال الحرب العالمية الثانية. سمحت هذه المواد الجديدة بتصنيع حزام ناقل مطاطي مقاوم للحرارة والزيت والمواد الكيميائية، مما أدى إلى توسيع استخدام أنظمة النقل بالحزام في خطوط المعالجة الكيميائية وتجميع السيارات. اليوم، يعد الحزام الناقل تحفة فنية من الأتمتة، حيث يستخدم أجهزة الاستشعار ومحركات التردد المتغير (VFDs) لتنسيق الخدمات اللوجستية المعقدة. تسلط هذه الرحلة التاريخية من الأشرطة الجلدية إلى أنظمة النقل بالأحزمة الذكية الضوء على التوجه المستمر نحو المزيد من المتانة والدقة.

أنواع أنظمة الحزام الناقل

هناك أنواع عديدة من أنظمة الحزام الناقل المصممة خصيصًا لتلبية الاحتياجات الصناعية المحددة، بدءًا من الحزام الناقل القياسي المسطح المستخدم في التصنيع العام إلى أنظمة الحزام الناقل المطاطي للخدمة الشاقة المصممة للتعدين ومناولة المواد السائبة. تم تصميم كل نوع من أنواع الحزام الناقل لحل التحديات الفريدة مثل النقل المنحدر، أو الفرز عالي السرعة، أو المعالجة الصحية، مما يضمن إمكانية دمج أنظمة الحزام الناقل في أي سير عمل صناعي تقريبًا.

النوع الأكثر شيوعًا هو الحزام الناقل المسطح ، والذي يستخدم سلسلة من البكرات التي تعمل بالطاقة لتحريك حلقة مستمرة من المواد. هذا النوع من الحزام الناقل هو العمود الفقري للخدمات اللوجستية الداخلية، ويوجد في كل شيء بدءًا من دوارات الأمتعة في المطار وحتى الخروج من متاجر البقالة. في بيئة المستودعات B2B، يتم تقدير أنظمة النقل بالحزام التي تستخدم ناقل الحزام المسطح لقدرتها على نقل العناصر ذات الأشكال والأحجام المختلفة دون تمزق، بشرط أن يتم تحديد سطح الحزام الناقل المطاطي بشكل صحيح لمتطلبات الاحتكاك للبضائع.

التحليل المقارن لأنواع الحزام الناقل

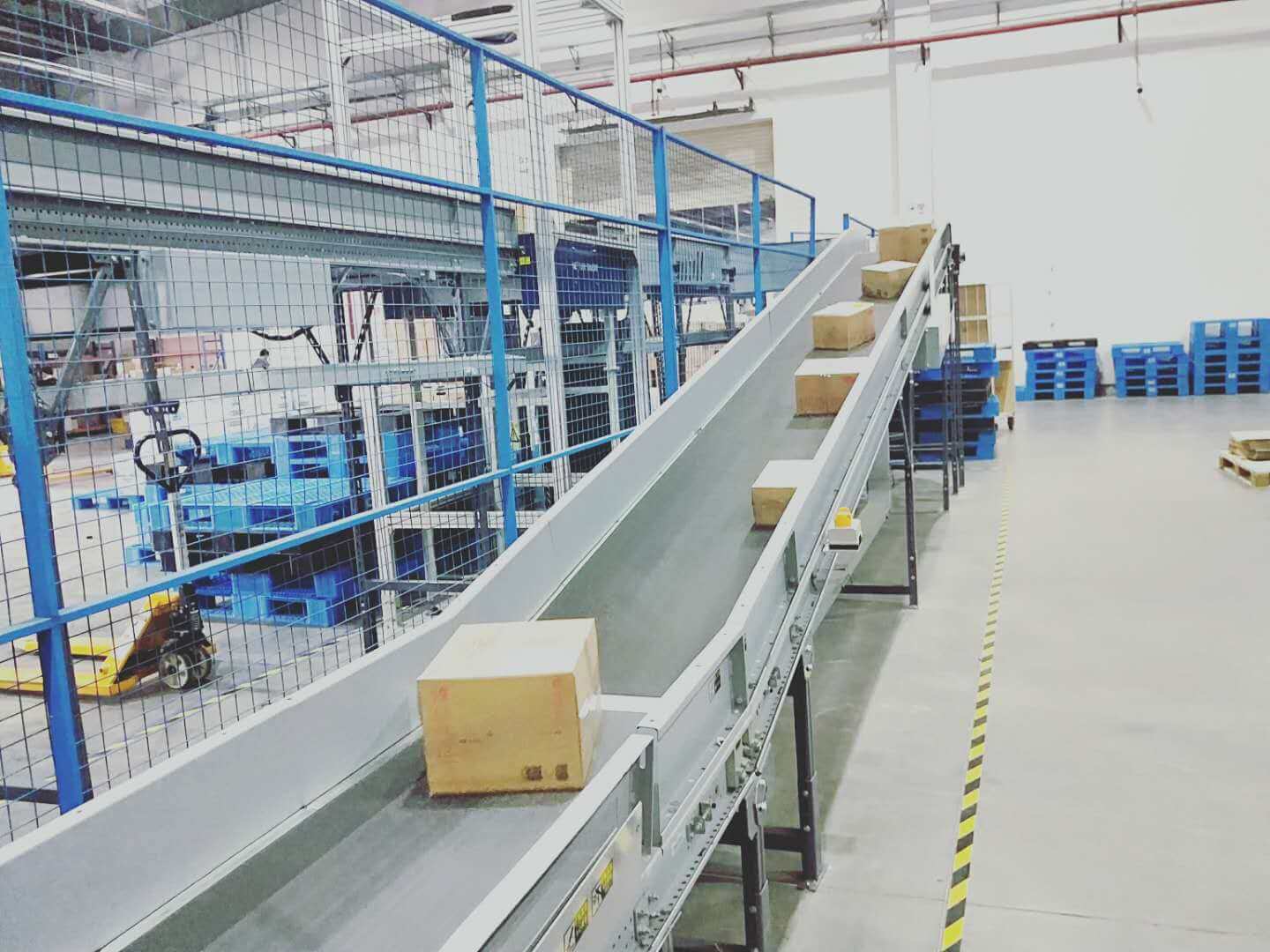

تتطلب التطبيقات المتخصصة أنظمة ناقلة بالحزام أكثر تعقيدًا . على سبيل المثال، تتميز سيور النقل المسطحة بـ 'زعانف' عمودية أو مرابط متصلة بسطح الحزام الناقل المطاطي . تعتبر هذه العناصر ضرورية لنقل المواد السائبة إلى أعلى المنحدرات الشديدة حيث يسمح ناقل الحزام المسطح القياسي للمنتج بالانزلاق للخلف. في الصناعات الغذائية والصيدلانية، أصبحت على الرغم من أنها تفتقر إلى السطح المستمر لحزام أنظمة النقل بالحزام البلاستيكي المعياري شائعة. النقل المطاطي التقليدي ، إلا أنها سهلة التنظيف بشكل استثنائي وتسمح 'بالتصريف' أثناء عمليات الغسيل، مع تلبية اللوائح الصحية الصارمة.

أخيرًا، للاستخدام الصناعي ذو القدرة العالية، البري لمسافات طويلة . غالبًا ما تستخدم هذه الأنظمة يتم استخدام ناقل الأنبوب ذو سلك فولاذي وناقل الحزام حزامًا ناقلًا مطاطيًا يمكن أن يمتد لعدة كيلومترات. من خلال تقويس الحزام الناقل على شكل أنبوب، تتم حماية المواد من الرياح والأمطار، كما يتم حماية البيئة من الغبار. تُظهر المتقدمة هذه أنظمة النقل بالحزام المرونة الهندسية المذهلة لمفهوم الناقل بالحزام المسطح ، مما يثبت أنه مع الهيكل المناسب ومواد التغطية، لا يوجد حد لما يمكن أن يحققه الحزام الناقل .

وجهات نظر الصناعة: رؤى من كبار خبراء التعامل مع المواد

لفهم التطبيق الاستراتيجي لأنظمة الحزام الناقل ، من المفيد فحص وجهات نظر قادة الصناعة المتخصصين في تصميم وصيانة هذه الأنظمة.

تؤكد منصة Redline Systems على أن 'كفاءة الحزام الناقل يتم تحديدها عند السطح البيني للحزام وبكرة القيادة'. وتتمثل وجهة نظرهم في أن العديد من المنشآت تفشل في تحسين أنظمة النقل الحزامي الخاصة بها لأنها تختار 'التأخر' أو نسيج السطح الخاطئ لحزام النقل المطاطي الخاص بها . ويجادلون بأنه بالنسبة للتطبيقات الثقيلة، يجب أن يتم تحديد الحزام الناقل المسطح بغطاء ذو ​​معامل احتكاك عالي لمنع فقدان الطاقة من خلال الانزلاق، وهو السبب الرئيسي لتآكل الحزام المبكر.

تركز منصة Semcor على 'علم هيكل الحزام الناقل المطاطي'، معتبرة أن التعزيز الداخلي هو العامل الأكثر أهمية لطول العمر. من وجهة نظرهم، يجب أن يستخدم الحزام الناقل في بيئة عالية التأثير (مثل مقلع الصخور) حزام ناقل مطاطي متعدد الطبقات مع تقنية منع التمزق المتخصصة. ويشيرون إلى أنه في حين أن التكلفة الأولية لأنظمة الحزام الناقل عالية الجودة أعلى، فإن التكلفة الإجمالية للملكية أقل بسبب انخفاض وقت التوقف عن العمل وعدد أقل من التوصيلات المطلوبة في سطح الحزام المسطح .

من خلال تجميع هذه الآراء، من الواضح أن الصناعة تتعامل مع الحزام الناقل كآلة متكاملة حيث يجب أن تكون مادة الحزام والمحرك الميكانيكي متطابقين تمامًا. سواء كنت تختار ناقلًا بحزام مسطح لفرز الضوء أو حزام ناقل مطاطي ضخم لنقل الخام، فإن الإجماع هو أن الدقة في المواصفات هي مفتاح عائد الاستثمار في أنظمة النقل بالحزام.

كيف تعمل أنظمة الحزام الناقل

تعمل أنظمة الحزام الناقل باستخدام محرك كهربائي لتدوير بكرة القيادة، مما يخلق احتكاكًا بالجانب السفلي من الحزام الناقل المطاطي المستمر، مما يؤدي إلى تحركه فوق سلسلة من بكرات التباطؤ أو سرير مسطح. تسمح هذه الحركة الميكانيكية للناقل ذو الحزام المسطح بحمل الأحمال عبر مسار أفقي أو مائل، بينما يضمن جهاز الشد أن يظل الحزام الناقل مشدودًا بدرجة كافية للحفاظ على القبضة اللازمة لسرعة ثابتة وتوزيع الحمل داخل أنظمة الحزام الناقل.

جوهر أي ناقل الحزام هو وحدة القيادة. توجد عادةً في 'الرأس' أو نهاية التفريغ للناقل، وتكون بكرة القيادة مقترنة بمحرك وعلبة تروس. عندما تدور البكرة، فإنها تسحب الحزام الناقل المطاطي على طول الجزء العلوي من الإطار. في عالية الأداء أنظمة النقل بالحزام ، غالبًا ما يتم 'تأخر' بكرة القيادة بطبقة من المطاط أو السيراميك لزيادة الاحتكاك بين البكرة وسطح الحزام الناقل المسطح . وهذا يمنع المحرك من الدوران دون تحريك الحزام، وهي نقطة فشل شائعة في الأنظمة سيئة الصيانة.

المكونات الحاسمة للحزام الناقل

1. الحزام: الحلقة المستمرة، مثل الحزام الناقل المطاطي ، الذي يحمل الحمولة.

2. بكرة القيادة: المكون الذي يعمل بالطاقة والذي يحرك الحزام الناقل المسطح.

3. العاطلون/البكرات: بكرات غير مزودة بالطاقة تدعم الحزام الناقل المطاطي وتقلل الاحتكاك.

4. وحدة السحب: آلية شد تمنع الحزام الناقل من الترهل.

5. الإطار: الهيكل الفولاذي الهيكلي الذي يحمل جميع مكونات أنظمة ناقل الحزام في محاذاة.

6. المحرك: مصدر الطاقة الذي يدفع الحزام الناقل المسطح عبر علبة التروس.

الدعم لا يقل أهمية عن الحركة. في الحزام الناقل المسطح ، قد ينزلق الحزام فوق 'سرير منزلق' معدني أملس، وهو مثالي للأحمال الخفيفة والمسافات القصيرة. ومع ذلك، بالنسبة للخدمة الشاقة لأنظمة النقل بالحزام ، يتم دعم الحزام الناقل المطاطي بواسطة مجموعات من البكرات تعمل على تقليل الاحتكاك والطاقة المطلوبة لتحريك الحمولة. من خلال ترتيب هذه التباطؤات في شكل 'حوض'، يمكن تحويل ناقل الحزام المسطح القياسي إلى ناقل سوائب عالي السعة، حيث يمنع الشكل المقعر لحزام النقل المطاطي المواد من الانسكاب على الجوانب.

تكتمل الدورة بمسار العودة. بعد أن يقوم الحزام الناقل المطاطي بتفريغ حمولته عند البكرة الرأسية، فإنه ينتقل مرة أخرى أسفل الإطار إلى البكرة 'الذيلية'. أثناء رحلة العودة هذه، غالبًا ما يتم استخدام 'منظفات الأحزمة' أو الكاشطات المتخصصة لإزالة أي 'محمل' — وهي مادة ملتصقة بسطح الحزام الناقل المسطح . تعد خطوة الصيانة هذه أمرًا حيويًا في أنظمة الحزام الناقل لمنع تراكم المواد على الأسطوانات، مما قد يتسبب في خطأ الحزام الناقل أو تلفه.

فوائد أنظمة الحزام الناقل

تشمل فوائد أنظمة الحزام الناقل توفير كبير في العمالة من خلال الأتمتة، وإنتاجية عالية السرعة لكميات كبيرة من المواد، وتقليل الإصابات في مكان العمل من خلال القضاء على الحاجة إلى الرفع اليدوي الثقيل. علاوة على ذلك، يمكن للناقل الحزامي المصمم جيدًا أن يعمل في بيئات تشكل خطراً على البشر، في حين أن الحزام الناقل المطاطي المتخصص أو الناقل الحزامي المسطح يوفر تكلفة نقل أقل للطاقة لكل طن من التعامل مع المواد التقليدية القائمة على المركبات.

ربما تكون كفاءة العمل هي الفائدة الأكثر إلحاحًا لأي عملية B2B. بدلاً من فريق من العمال أو عدة رافعات شوكية لنقل البضائع، يمكن لسير ناقل واحد أن يوفر تدفقًا مستمرًا للمنتج على مدار الساعة طوال أيام الأسبوع. يسمح هذا الاتساق بتخطيط أفضل للإنتاج ويزيل 'الاختناقات' الشائعة في النقل اليدوي. كما أن الحديثة أنظمة النقل بالحزام قابلة للتطوير بشكل كبير؛ يمكن تمديد الحزام الناقل المسطح بسهولة أو دمجه مع أجهزة الاستشعار للتواصل مع نظام إدارة المستودعات (WMS)، مما يخلق بيئة لوجستية ذكية حقًا.

المزايا الاستراتيجية للمنشآت الصناعية

• كفاءة التكلفة: تتميز أنظمة النقل بالحزام بتكاليف تشغيلية أقل من طرق الشاحنات والمجرفة لمسافات طويلة.

• السلامة: يقلل من حركة الرافعات الشوكية والرفع اليدوي، والتي تعد من الأسباب الرئيسية لحوادث المستودعات.

• الأثر البيئي: تنتج أنظمة الحزام الناقل التي تعمل بالطاقة الكهربائية انبعاثات أقل من وسائل النقل بالاحتراق الداخلي.

• سلامة المنتج: يوفر الحزام الناقل المسطح قيادة لطيفة، مما يقلل من الأضرار التي تلحق بالبضائع الهشة مقارنة بإلقاء البضائع السائبة.

• تعدد الاستخدامات: يمكن تهيئته كحزام ناقل مطاطي للفحم أو حزام صحي للأدوية.

تعتبر الفوائد البيئية والسلامة ذات أهمية قصوى أيضًا. من منظور السلامة، يحافظ الحزام الناقل على العمال بعيدًا عن نقل الأحمال الثقيلة، بشرط وجود الحراسة المناسبة. ومن الناحية البيئية، تعد التي تعمل بالطاقة الكهربائية أنظمة النقل بالحزام أكثر هدوءًا ونظافة من المركبات التي تعمل بالديزل. بالنسبة لصناعات مثل التعدين، يقلل الحزام الناقل المطاطي البري من الحاجة إلى شاحنات النقل الثقيلة، مما يقلل بشكل كبير من البصمة الكربونية وتوليد الغبار في الموقع. وهذا يجعل الحزام الناقل المسطح ليس فقط خيارًا للكفاءة، بل خيارًا مستدامًا.

وأخيرًا، يتم تعزيز عائد الاستثمار طويل المدى لأنظمة النقل بالحزام من خلال متانتها. تم تصميم عالي الجودة الحزام الناقل المطاطي ليدوم لسنوات، حتى في ظل التعرض المستمر للأشعة فوق البنفسجية والرطوبة والمواد الكاشطة. نظرًا لأن تصميم الحزام الناقل المسطح يحتوي على عدد قليل من الأجزاء المتحركة مقارنة بالمركبة، فإن متطلبات الصيانة يمكن التنبؤ بها ويمكن التحكم فيها. من خلال الاستثمار في أنظمة النقل بالحزام المتميزة ، يمكن للشركات تأمين 'شريان' موثوق لمنشأتها والذي سيظل فعالاً لعقود من الزمن، ويتكيف مع احتياجات الإنتاج المتغيرة بأقل قدر من إعادة التشكيل.

ملخص: التدقيق المستقبلي في التعامل مع المواد الخاصة بك

باختصار، تعد أنظمة الحزام الناقل العمود الفقري للإنتاجية الصناعية الحديثة، حيث تقدم حلاً متعدد الاستخدامات وفعالاً لنقل المواد من خلال استخدام مكونات عالية الأداء مثل الحزام الناقل المطاطي والحزام الناقل المسطح. من خلال فهم كيفية عمل أنظمة النقل بالحزام هذه - بدءًا من احتكاك بكرة القيادة إلى دعم وحدات التباطؤ - يمكن للشركات اختيار الحزام الناقل الذي يزيد الإنتاجية ويقلل من التكلفة الإجمالية للملكية.

مستقبل الحزام الناقل رقمي بشكل متزايد. إننا نشهد ظهور أنظمة نقل الحزام 'الذكية' المجهزة بأجهزة استشعار إنترنت الأشياء التي يمكنها التنبؤ عندما يكون الحزام الناقل المطاطي على وشك التعطل أو عندما ترتفع درجة حرارة البكرة. يضمن هذا الانتقال إلى الصيانة التنبؤية أن يظل الناقل ذو الحزام المسطح هو وسيلة النقل المتاحة الأكثر موثوقية. مع استمرار نمو الطلب العالمي على الموارد والسلع الاستهلاكية، سيستمر الناقل الحزامي المتواضع في التطور، ليصبح أسرع وأقوى وأكثر كفاءة في استخدام الطاقة.

سواء كنت تصمم منشأة جديدة أو تقوم بترقية منشأة موجودة، فإن اختيار أنظمة النقل بالحزام يعد قرارًا أساسيًا. إن إعطاء الأولوية للجودة في الحزام الناقل المطاطي الخاص بك والدقة في هندسة الناقل بالحزام المسطح الخاص بك سيؤدي إلى تحقيق مكاسب في السلامة والسرعة والموثوقية. الحزام الناقل هو أكثر من مجرد أداة؛ إنها أصل استراتيجي يوفر، عند تنفيذه بشكل صحيح، ميزة تنافسية دائمة في عالم مناولة المواد المعقد.
