تعمل سيور النقل المنحنية والأنظمة المنحنية المعيارية من خلال استخدام بكرات مدببة، وهندسة مخروطية متخصصة، وآليات الاحتفاظ الشعاعية للحفاظ على سرعة خطية موحدة عبر عرض المنحنى بالكامل، مما يمنع اختلال المنتج وانزلاقه. ومن خلال دفع نصف القطر الخارجي بمعدل أسرع نسبيًا من نصف القطر الداخلي، تضمن هذه الأنظمة تعامل المواد مع الانحناءات بسلاسة مع الحفاظ على اتجاهها الدقيق.
سيقدم هذا الدليل الفني الشامل تفاصيل الميكانيكا الدقيقة والهندسة الإنشائية ومعايير الاختيار الإستراتيجية التي تحدد حلول معالجة المواد الصناعية المنحنية. بدءًا من المبادئ الحركية الأساسية وحتى تطبيقات B2B المحددة، سنستكشف كيف تقضي هذه الأنظمة على اختناقات الإنتاج وتحفز عائد الاستثمار في المنشأة. توفر الأقسام التالية تحليلاً كاملاً للتكنولوجيا وأفضل ممارسات الصيانة واستراتيجيات التكامل المطلوبة للعمليات الصناعية الحديثة.
قسم | ملخص |
مبادئ العمل الأساسية لأنظمة مناولة المواد المنحنية | يشرح علم الحركة الأساسي، وميكانيكا الأسطوانة المدببة، وإدارة السرعة الشعاعية اللازمة لتحريك البضائع حول المنعطف دون انزلاق. |
المكونات الهيكلية الرئيسية للناقل الأسطوانة المنحنية | يكسر الأجهزة المادية الأساسية، بما في ذلك البكرات الفولاذية المدببة، والمحامل الدقيقة، والإطارات شديدة التحمل، وسلاسل القيادة المتخصصة. |
الأنواع الرئيسية للناقلات المنحنية وتطبيقاتها الصناعية | يقارن تصميمات الناقلات المنحنية المختلفة، مثل الحزام القياسي، والبلاستيك المعياري، والأنواع التي تحركها الأسطوانة، مع تسليط الضوء على استخداماتها الخاصة بالقطاع. |
معايير الاختيار الحاسمة للمشتريات والهندسة B2B | يوضح المعلمات الهندسية الحيوية، وقدرات الوزن، وحسابات نصف القطر، والعوامل البيئية التي يجب على المشترين تقييمها قبل الشراء. |
أفضل ممارسات التثبيت والصيانة واستكشاف الأخطاء وإصلاحها | يوفر دليل تشغيلي عملي خطوة بخطوة حول محاذاة المنحنيات وأحزمة التتبع والحفاظ على التوتر ومنع أنماط التآكل الشائعة. |
تعمل أنظمة معالجة المواد المنحنية عن طريق تنفيذ تدرج دقيق للسرعة التفاضلية عبر سطح النقل، وذلك باستخدام مكونات مدببة لضمان تحرك الحافة الخارجية بشكل أسرع من الحافة الداخلية. تعمل هذه المعايرة الدقيقة على مقاومة قوى الطرد المركزي وتمنع انحراف اتجاه الحزمة.
لفهم الميكانيكا، يجب على المرء أن ينظر إلى الفيزياء الأساسية لحركية الدوران. عندما يتحرك كائن على طول مسار منحني، تكون المسافة التي تقطعها الحافة الخارجية أكبر بكثير من المسافة التي تقطعها الحافة الداخلية خلال نفس الزيادة الزمنية. إذا استخدم الناقل بكرات أسطوانية قياسية خلال منحنى تسعين درجة، فإن كل نقطة على طول الأسطوانة ستحاول الدوران بنفس السرعة الخطية السطحية. وهذا من شأنه أن يتسبب حتمًا في تخلف المنتجات الموجودة على نصف القطر الخارجي، مما يؤدي إلى التواء شديد وجرجر المواد واختناقات متكررة في النظام.
لحل هذا التحدي المادي، تدمج التصميمات الهندسية بكرات مدببة متخصصة. يعتمد الحقيقي ناقل الأسطوانة المنحني على هذه الأسطوانات المخروطية، حيث يزيد قطر الأسطوانة تدريجيًا من نصف القطر الداخلي إلى نصف القطر الخارجي. نظرًا لأن القطر الخارجي أكبر، فإن السرعة الخطية لسطحه تكون أعلى نسبيًا لأي دورة دورانية معينة في الدقيقة. تضمن هذه النسبة الهندسية الدقيقة أن جميع النقاط عبر عرض الخط تكمل الدورة بتزامن مثالي.
علاوة على ذلك، يتم استخدام آليات الاحتفاظ الشعاعية لمكافحة الميل الطبيعي للسطح المتحرك أو المنتج للانزلاق إلى الخارج بسبب القصور الذاتي. في الإصدارات التي تعمل بالحزام، يتم تشغيل سلسلة من بكرات التوجيه أو ملفات تعريف التتبع أو ملحقات السلسلة شديدة التحمل على طول محيط الإطار ذي نصف القطر العالي. تعمل مكونات التتبع هذه على قفل الوسط المرن في مساره الهيكلي، وامتصاص القوى الجانبية الناتجة عن الحمولات الثقيلة أثناء انتقالها خلال تغيرات الاتجاه بمقدار خمسة وأربعين درجة، أو تسعين درجة، أو مائة وثمانين درجة.

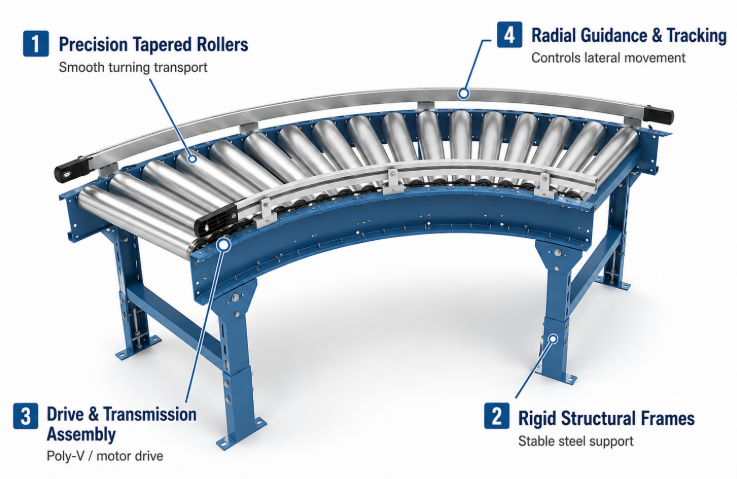

تعتمد السلامة الهيكلية والكفاءة التشغيلية لناقل الأسطوانة المنحني للخدمة الشاقة على شبكة من المكونات الهندسية، بما في ذلك البكرات المدببة الدقيقة، وإطار نصف القطر الصلب، وتكوينات القيادة المتخصصة. يجب تشكيل كل جزء وفقًا لتفاوتات دقيقة لتحمل ضغوط التحميل الجانبية والمحورية المستمرة.
تعتبر الأسطوانات المدببة نقطة الاتصال الأساسية لنقل المواد. مصنوعة من الفولاذ الكربوني عالي الجودة، أو الفولاذ المقاوم للصدأ، أو البوليمرات المقاومة للصدمات، ويجب أن تتطابق زاوية الاستدقاق الدقيقة مع النقطة المركزية الحقيقية لنصف قطر الدوران. تم تجهيز هذه الأسطوانات بمحامل كروية أرضية دقيقة يمكنها التعامل مع كل من الأحمال الشعاعية لوزن المنتج وأحمال الدفع المحورية الناتجة عن حركة الدوران.
تشكل الإطارات الجانبية الخارجية والداخلية العمود الفقري الهيكلي للتجميع المنحني. يتم تصنيع هذه الإطارات عادةً من الفولاذ الهيكلي المقطوع بالليزر باستخدام الحاسب الآلي أو الألومنيوم المبثوق ثقيل الحجم، ويجب أن تقاوم قوى الالتواء. الإطار الداخلي أقصر ومحكم الشعاع، في حين يشتمل الإطار الخارجي على أقواس تثبيت لآلية القيادة وحواجز الأمان.
يتطلب تشغيل النظام المنحني ترتيبات قيادة متخصصة. تشتمل الخيارات القياسية على سلاسل بكرات دقيقة للخدمة الشاقة تعمل في شرائط تآكل بوليمر UHMW مخصصة، أو أعمدة خطية عالية عزم الدوران متصلة عبر حلقات دائرية مرنة. لتلبية المتطلبات الصناعية ذات السعة العالية، يضمن اختيار ناقل الأسطوانة المنحني المتميز المجهز ببكرات آلية ذات محرك مباشر نقل عزم الدوران الأمثل دون خسارة ميكانيكية.
لمنع الحزام الناقل أو وسط السلسلة من التحرك أفقيًا تحت الحمل، يتم تركيب أنظمة توجيه شعاعية قوية. يتضمن ذلك محامل توجيه للخدمة الشاقة مثبتة عموديًا على طول الحافة الخارجية للحزام، والتي تتدحرج على شفة فولاذية مُشكَّلة آليًا. في منحنيات السلسلة البلاستيكية المعيارية، يتم قفل الألسنة المقولبة الموجودة على الجانب السفلي من روابط السلسلة مباشرة في المسارات المطابقة في سرير الناقل.
تستخدم المنشآت الصناعية عدة أنواع متميزة من أنظمة معالجة المواد المنحنية، مصنفة حسب وسيلة النقل الخاصة بها - بما في ذلك منحنيات الحزام الحقيقية، والسلاسل البلاستيكية المعيارية، وأنظمة الأسطوانة الحية - لتتناسب مع بيئات الإنتاج المحددة. يعتمد اختيار النوع الصحيح بشكل مباشر على الوزن والهندسة وخصائص سطح المادة التي يتم نقلها.

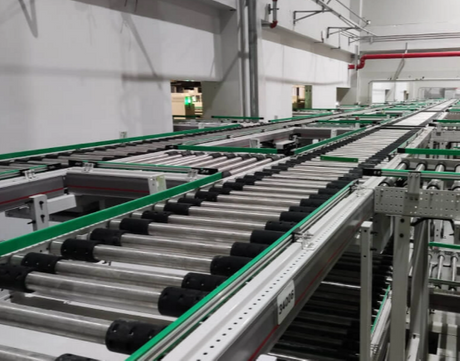

فئة النظام | التكنولوجيا الأساسية | الميكانيكا الأولية | البيئة المستهدفة |
منحنيات حزام النسيج | صفائح مستمرة من PVC المقوى أو البولي يوريثين مقطعة إلى شكل قوس دقيق. | يعمل على طول مسارات التوجيه الهيكلية للتعامل مع الفرز عالي السرعة. | الأفضل للأشياء الصغيرة أو الأجهزة الإلكترونية الهشة أو أمتعة المطار غير المنتظمة. |
سلاسل بلاستيكية وحدات | شرائح بلاستيكية متشابكة مرتبة في نمط الطوب الثقيل. | يتم قفل الألسنة المقولبة مباشرة في المسارات المطابقة الموجودة أسفل سرير الناقل. | مثالية للبيئات الرطبة، وتعبئة المشروبات، ومناطق غسل الطعام. |
منحنيات الأسطوانة الحية | بكرات مدببة يتم تشغيلها بشكل فردي مدعومة بسلاسل أو أحزمة متعددة على شكل حرف V أو أعمدة خطية. | يدعم تراكم الضغط الصفري للتحكم في تدفق الخط تلقائيًا. | مثالية للكرتون الثقيل، وصناديق الحمل، والمنصات الصناعية الثقيلة. |
تستخدم منحنيات حزام القماش ورقة متواصلة من مادة صناعية معززة مقطوعة على شكل قوس. توفر هذه الأنظمة سطحًا أملسًا وثابتًا للغاية ومثاليًا لنقل العناصر الصغيرة أو الأجهزة الإلكترونية الهشة أو الأمتعة غير المنتظمة. نظرًا لأن السطح بأكمله يتحرك بشكل موحد، فإنه يمنع الأجزاء الصغيرة من السقوط عبر الفجوات، مما يجعلها شائعة في مناولة الأمتعة في المطارات ومراكز فرز التجارة الإلكترونية.
توفر المنحنيات المعيارية، المصنوعة من شرائح بلاستيكية متشابكة، متانة ميكانيكية ممتازة وتصريفًا للسوائل. يوفر نمط الطوب للوحدات قوة شد عالية، مما يسمح بمسارات ناقلة طويلة ومعقدة مع مسارات ومنحنيات مستقيمة متعددة يقودها محرك واحد. تحظى هذه الأنظمة بتقدير كبير في الصناعات الغذائية وتعبئة المشروبات والصناعات الدوائية نظرًا لتصميمها سهل التنظيف.

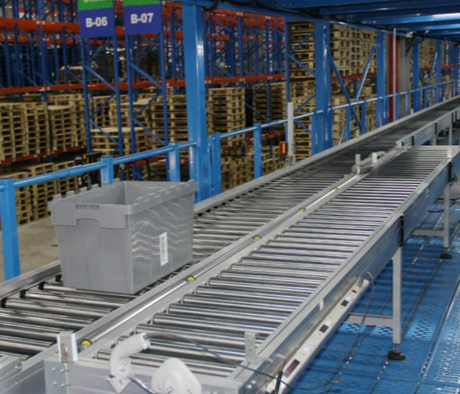

بالنسبة للتصنيع والتخزين الثقيل، فإن تكوين الأسطوانة الحية هو الحل المفضل. تُدار هذه الأنظمة بواسطة سلاسل، أو أحزمة على شكل حرف V، أو أعمدة خطية، وتتفوق في نقل الصناديق الكرتونية الثقيلة، وصناديق الحمل، والمنصات الصناعية. إنها تسمح بتراكم الضغط الصفري، مما يعني أنه يمكن إيقاف المنتجات على المنحنى للتحكم في تدفق الخط دون إيقاف محرك التشغيل، مما يمنع تصادم المنتج.
نوع الناقل | الحمولة القصوى | نطاق السرعة المشترك | أفضل صناعة مناسبة |
منحنى حزام النسيج | خفيفة إلى متوسطة (حتى 50 كجم/م2) | 0.5 إلى 2.5 م/ث | الخدمات اللوجستية والتعبئة والتغليف والمطارات |
منحنى البلاستيك المعياري | متوسطة (حتى 120 كجم/م2) | 0.2 إلى 1.2 م/ث | تجهيز الأغذية، تعبئة الزجاجات |
منحنى الأسطوانة الحية | ثقيل (حتى 1500 كجم/م2) | 0.1 إلى 1.5 م/ث | السيارات والتخزين والصناعة الثقيلة |
يتطلب شراء نظام تحويل من الدرجة الصناعية تقييمًا دقيقًا للمعايير الهندسية الرئيسية، بما في ذلك نصف القطر الداخلي، ودرجة الدوران، وإجمالي سعة الحمولة، والظروف البيئية. يمكن أن يؤدي الخطأ في حساب هذه القيم إلى تآكل سريع للمكونات، أو تلف المنتج، أو تعطل المحرك.
أولاً، يجب على المهندسين تحديد متطلبات التخطيط الدقيقة، وتحديدًا درجة الدوران (عادةً خمسة وأربعون أو تسعون أو مائة وثمانون درجة) ونصف القطر الداخلي. يجب أن يكون نصف القطر الداخلي كبيرًا بما يكفي للسماح بمرور أطول منتج يتم التعامل معه دون أن تصطدم زواياه بدرابزين الحماية. يتم تحديد نصف القطر الخارجي عن طريق إضافة عرض الناقل مباشرة إلى نصف القطر الداخلي، مما يحدد مساحة البصمة الدقيقة المطلوبة على أرضية المنشأة.
ثانيًا، يجب حساب الوزن الإجمالي وتوزيع حمولة المنتج بعناية. بالنسبة للعمليات الصناعية الثقيلة، فإن اختيار ناقل أسطواني قوي منحني مع أعضاء متقاطعة معززة يضمن قدرة النظام على دعم الأحمال الثقيلة دون ترهل الإطار. يجب على المهندسين أيضًا حساب الحد الأقصى للحمل لكل بكرة للتحقق من أن المحامل الدقيقة يمكنها التعامل مع الضغوط الشعاعية والمحورية المدمجة أثناء التشغيل المستمر.
ثالثا، تلعب عوامل البيئة التشغيلية دورا رئيسيا في اختيار المواد. يجب أن تحدد المنشآت التي تتعامل مع المعالجة الكيميائية أو إنتاج الأغذية أو الرطوبة العالية إطارات من الفولاذ المقاوم للصدأ ومكونات بوليمر مقاومة للتآكل. على العكس من ذلك، يمكن لمراكز التوزيع الجافة القياسية استخدام الهياكل الفولاذية الكربونية المطلية بالمسحوق. يجب على متخصصي تكامل الأنظمة أيضًا التأكد من مطابقة أنظمة التحكم للخطوط المستقيمة الموجودة، بما في ذلك محركات التردد المتغير (VFDs) لمزامنة السرعات بدقة بين أقسام الناقل المنفصلة.
يتطلب الحفاظ على أعلى كفاءة في خطوط معالجة المواد المنحنية تسوية أولية دقيقة للإطار، وتعديلات منهجية لتتبع الحزام، وتشحيمًا منتظمًا للمحامل عالية الضغط. يمكن أن يؤدي إهمال خطوات الصيانة الأساسية هذه إلى تآكل الحزام بشكل غير متساوٍ، والإجهاد الزائد للمحرك، وتوقف النظام بشكل غير متوقع.
أثناء التثبيت، يجب على الفنيين استخدام أدوات محاذاة دقيقة بالليزر لضمان استواء الإطارات الداخلية والخارجية بشكل مثالي عبر كلا المستويين. إذا كان أحد جانبي المنحنى أقل من الجانب الآخر، فسوف تعمل الجاذبية على تضخيم قوى الطرد المركزي، مما يؤدي إلى سحب وسط النقل أو المنتجات نحو الجانب السفلي. يؤدي هذا التوزيع غير المتساوي للوزن إلى تآكل مبكر لأدلة التتبع وعجلات العجلة المسننة.
نظرًا لأن أنظمة الدوران تولد دفعًا محوريًا أعلى من الخطوط المستقيمة، فإن المحامل الموجودة داخل الأسطوانات المدببة تواجه ضغطًا مستمرًا. يجب أن تضع فرق الصيانة جدولًا صارمًا للتشحيم، باستخدام شحوم الليثيوم المعقدة عالية اللزوجة لبكرات الفولاذ الثقيلة أو مواد التشحيم الغذائية عند الحاجة. يجب فحص المحامل الدقيقة المختومة بانتظام باستخدام الكاميرات الحرارية للكشف عن ارتفاع درجة الحرارة قبل أن يتجمد المحمل.
في منحنيات أحزمة القماش، يعد فحص نظام التتبع مهمة روتينية بالغة الأهمية. يجب فحص بكرات توجيه الحافة أو ملفات تعريف التتبع بحثًا عن التآكل وتراكم المواد. إذا بدأ الحزام في الصعود إلى الإطار الخارجي، فيجب ضبط مسامير الشد الموجودة على البكرات الداخلية والخارجية بزيادات صغيرة. بالنسبة للأنظمة ذات الأسطوانة، فإن فحص شد أحزمة التوصيل المتعددة أو سلاسل القيادة يمنع الانزلاق ويحافظ على توصيل عزم الدوران.
ملاحظة الصيانة الصناعية: تحقق دائمًا من أنماط التآكل في نصف القطر الداخلي للإطار. يشير التآكل المفرط في هذه المنطقة عادةً إلى أن شد الحزام مرتفع جدًا، مما يؤدي إلى سحب المجموعة بأكملها إلى الداخل مقابل الموجهات الهيكلية.
يوفر دمج عالي الأداء ناقل أسطواني منحني في نظام مناولة المواد B2B الحالي فوائد كبيرة لإدارة مساحة المنشأة وإنتاجية الإنتاج. من خلال تطبيق هندسة الأسطوانة المدببة وميكانيكا السرعة التفاضلية، تعمل هذه الأنظمة على التخلص من الاختناقات الشائعة التي تحدث عند نقل البضائع حول الزوايا.
إن الاستثمار في المكونات عالية الجودة، وحساب نصف قطر الدوران الدقيق، واتباع روتين صيانة وقائي صارم يضمن الموثوقية التشغيلية على المدى الطويل. بالنسبة لمراكز التوزيع الآلية أو خطوط تجميع التصنيع، يعد اختيار الحل المنحني الهندسي خطوة مثبتة نحو بناء خط أنابيب لوجستي مستمر وعالي الكفاءة.
يتم منع انزلاق المنتج في المقام الأول عن طريق استخدام بكرات مدببة دقيقة، والتي تحافظ على تدرج ثابت للسرعة عبر عرض الناقل. بالإضافة إلى ذلك، فإن اختيار المواد السطحية عالية الاحتكاك، مثل البكرات المطاطية أو الأحزمة عالية الإمساك، يضمن بقاء المنتجات في مكانها بشكل آمن أثناء التحولات عالية السرعة.
نعم، غالبًا ما يمكن دمج منحنيات السلسلة البلاستيكية المعيارية في مسارات طويلة مستقيمة يقودها محرك واحد، بشرط أن يظل حساب سحب السلسلة الإجمالي ضمن الحدود الآمنة. ومع ذلك، بالنسبة لتطبيقات الخدمة الشاقة أو التخطيطات المعقدة، فإن استخدام محرك مستقل مخصص لقسم ناقل الأسطوانة المنحني يسمح بضبط السرعة بشكل أفضل وتقليل الإجهاد الميكانيكي.
يعتمد الحد الأدنى لنصف القطر بشكل كبير على نوع الناقل وأبعاد المنتج. يمكن أن تحقق منحنيات الحزام القماشي نصف قطر داخلي محكم يصل إلى 300 مم، بينما تتطلب منحنيات الأسطوانة الحية للخدمة الشاقة عمومًا نصف قطر أكبر لاستيعاب البكرات المدببة والحمولات الثقيلة بأمان.
