كيف تعمل سيور النقل المنحنية: شرح الميكانيكا والتصميم

يعمل الحزام الناقل المنحني من خلال استخدام هندسة الأسطوانة المخروطية، وآليات توجيه الحافة الإيجابية، وأحزمة مرنة معززة لنقل المواد بسلاسة عبر المنعطفات الزاوية من 30 إلى 180 درجة دون ارتباك المنتج أو فقدان التتبع. من خلال مطابقة السرعات الخطية الداخلية والخارجية من خلال أقطار البكرة المدببة، يحافظ الحزام الناقل المنحني على شد الحزام الموحد، واستقرار الطرد المركزي الدقيق، وانتقالات السرعة الميكانيكية السلسة عبر طرق معالجة المواد المعقدة.

في لمحة

1 الآلية الأساسية وراء الناقلات المنحنية

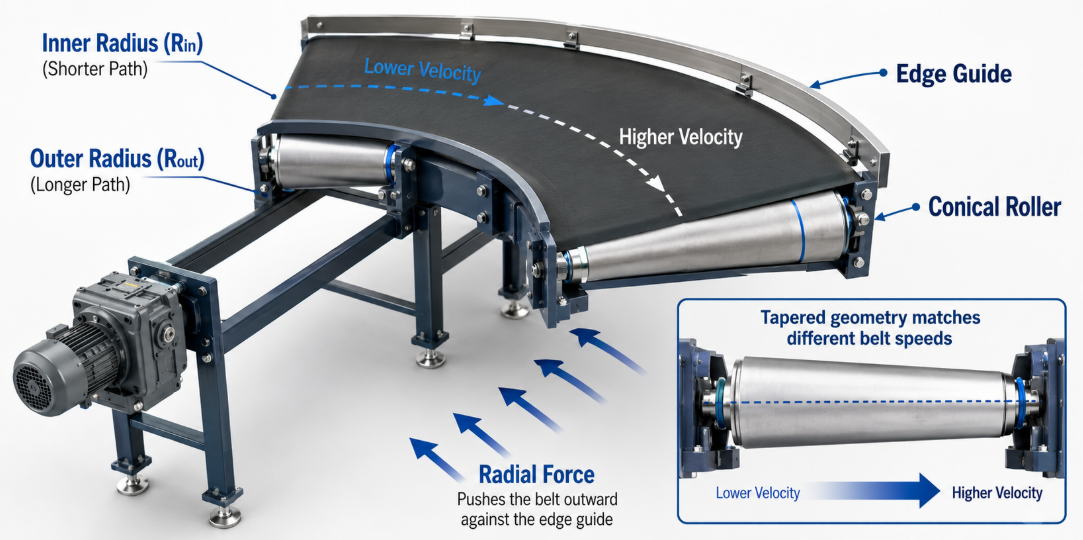

تعتمد الآلية الأساسية وراء الحزام الناقل المنحني على هندسة البكرة المخروطية، وبكرات الدفع المدببة، وقوى التوتر الشعاعي للحفاظ على حركة الحزام الموحدة على طول القوس دون انجراف جانبي.

في النقل التقليدي بالحزام المستقيم، تنتقل جميع النقاط عبر عرض الحزام بسرعات خطية متطابقة لأن بكرات الدفع تحافظ على شكل أسطواني موحد على طول محاورها الطولية. ومع ذلك، عندما ينتقل نظام الحزام عبر مسار منحني، يجب أن تقطع الحافة الخارجية للحزام مسافة قوسية أطول بكثير من الحافة الداخلية في نفس الإطار الزمني بالضبط. لتحقيق الاستقرار التشغيلي المستمر دون التواء الحزام الشديد، أو التمزق الهيكلي، أو انهيار التتبع الجانبي، يستخدم نظام ناقل الحزام المنحني المصمم هندسيًا بكرات نهاية مدببة وبكرات دعم مخروطية. ويزداد قطر هذه المكونات المستدقة بشكل متناسب من نصف قطر الدوران الداخلي إلى نصف قطر الدوران الخارجي، مما يؤدي إلى إنشاء تدرج للسرعة الميكانيكية يتطابق تمامًا مع فارق مسافة القوس المطلوبة عبر وجه الحزام بأكمله.

رياضياً، تتناسب سرعة الدوران العرضية المطلوبة على طول أي مقطع عرضي شعاعي لناقل الحزام المنحني بشكل مباشر مع نصف قطره من مركز الانحناء. إذا تمت الإشارة إلى نصف القطر الداخلي بـ Rin ونصف القطر الخارجي بـ Rout، فإن نسبة السرعة الخطية Vout / Vin تساوي Rout / Rin. من خلال هندسة بكرات الدفع المخروطية بدقة مع زاوية ثيتا المستدقة المتطابقة، حيث يساوي tan(theta) (Dout - Din) / (2 * W) (حيث يمثل D أقطار الأسطوانة و W يمثل العرض الإجمالي للحزام)، يتطابق سطح الأسطوانة مع الحركة الخطية الدقيقة لكل خط محيطي على طول طبقة الحزام المرنة. تعمل هذه الهندسة المخروطية على التخلص من الاحتكاك التفاضلي بين دعامة الحزام وأسطح الأسطوانة، مما يضمن نقل الطاقة الميكانيكية بكفاءة في استخدام الطاقة ويمنع تدهور المطاط الصناعي المبكر.

بالإضافة إلى هندسة الأسطوانة المخروطية، تلعب قوى المتجهات الشعاعية دورًا فيزيائيًا مهيمنًا في تشغيل الحزام الناقل المنحني. نظرًا لأن الحزام المرن يتم رسمه تحت توتر محوري كبير حول منحنى، فإنه يولد مكون ناقل قوة شعاعي داخلي طبيعي موجه نحو مركز الانحناء. إذا ترك هذا المتجه دون تعويض، فقد يتسبب في سحب الحزام إلى الداخل باتجاه نصف القطر الداخلي، مما يؤدي إلى انهيار النظام. ولمواجهة هذه القوة، تستخدم هياكل الحزام الناقل المنحني عالية الأداء أنظمة توجيه الحافة الخارجية، مثل ملحقات الحافة الموجهة بالسلسلة، أو عجلات التوجيه، أو خرزات التوجيه المُشكَّلة بدقة والتي تعمل على طول مسارات التوجيه الخارجية المستمرة. تمتص أنظمة التقييد الميكانيكية هذه قوى التوتر الشعاعي الداخلي، وتحافظ على الشكل الهيكلي، وشكل السطح المشدود، والسلامة الموضعية للحزام الناقل المنحني عبر جميع حالات الحمل التشغيلي.

2 مواد الحزام والتكيفات البناء

تركز مواد الحزام وتعديلات البناء لناقل الحزام المنحني على توفير مرونة جانبية عالية جنبًا إلى جنب مع قوة شد طولية عالية لتحمل أحمال المتجهات غير المتماثلة.

تستخدم ناقلات الحزام المسطحة القياسية هياكل قماشية صلبة متعددة الطبقات مصممة بشكل أساسي لقوة الشد الطولية، مما يوفر الحد الأدنى من المرونة الجانبية. في تناقض حاد، يتطلب الحزام الناقل المنحني مواد سيور صناعية متخصصة قادرة على تحمل التشوه المرن المستمر عبر مناطق شعاعية مختلفة. تتعرض الحافة الخارجية لناقل الحزام المنحني إلى إجهاد استطالة طولية كبير بسبب نصف قطر القوس الأكبر، بينما تخضع الحافة الداخلية لضغط نسبي. وبالتالي، يتم تصنيع أقمشة الأحزمة من أنماط نسج متخصصة، مثل سداة البوليستر الأحادية وخيوط لحمة البولي أميد المرنة، أو مركبات البولي يوريثان المفلكن (PU) والبولي فينيل كلورايد (PVC) المرنة المصممة خصيصًا لامتصاص الضغط متعدد الاتجاهات.

لنقل عزم دوران المحرك بشكل آمن مع مقاومة قوى السحب الشعاعية الداخلية المكثفة، فإن بناء الحافة الهيكلية لحزام ناقل الحزام المنحني متخصص للغاية. غالبًا ما يشتمل المحيط الخارجي لمادة السيور على شرائط حافة معززة، أو حلقات مرنة محكمة الغلق، أو مقاطع تتبع متخصصة ملحومة مباشرة بالجانب السفلي أو هامش الحافة. في التطبيقات الصناعية الثقيلة، يتم ربط مقاطع سلسلة الحافة الخارجية مباشرة بالحزام باستخدام ألسنة مرنة من مادة البولي يوريثين أو مثبتات معدنية، مما يحول توزيع التوتر من احتكاك السطح النقي إلى مشاركة محرك ميكانيكي إيجابية. من أجل نقل المهام الخفيفة بسرعة عالية، تلتقط المحامل الكروية محكمة الغلق الدقيقة التي تعمل على طول مسار خارجي من الألومنيوم المبثوق خرزات توجيه مستمرة مصبوبة على محيط الحزام. يمكن تقييم مواصفات التصميم الشاملة والمعلمات الهيكلية في الدليل الفني التفصيلي للناقل المنحني.

يتم صياغة مركبات سطح الغطاء العلوي بعناية اعتمادًا على الخصائص الفيزيائية للمنتج المنقول والعوامل البيئية. تعتبر أغطية البولي يوريثان ذات معاملات احتكاك عالية (0.4 إلى 0.7 مقابل قيعان الصلب أو الكرتون) قياسية عند نقل الصناديق الملساء أو الأطعمة المعبأة أو المكونات الهشة على طول زوايا منحنية شديدة الانحدار لمنع الانزلاق الناجم عن تسارع الطرد المركزي. على العكس من ذلك، يتم استخدام الأغطية العلوية منخفضة الاحتكاك التي تستخدم السيليكون المشرب أو الأقمشة المخلوطة PTFE حيث تحدث عمليات التجميع والدمج على سطح الحزام الناقل المنحني. يتم أيضًا دمج الخصائص المقاومة للكهرباء الساكنة المتوافقة مع معايير ISO 284 بشكل منتظم في مناولة أمتعة المطار وأحزمة المستودعات اللوجستية للتخلص من مخاطر التفريغ الكهروستاتيكي أثناء مناولة المواد عالية السرعة.

3 أنظمة القيادة ونقل الطاقة

تم تصميم أنظمة القيادة ونقل الطاقة في ناقل الحزام المنحني لتوفير عزم دوران ثابت مع تعويض السرعة التفاضلية عبر وجه الحزام.

يمكن أن يستخدم نقل الطاقة في ناقل الحزام المنحني إما محركًا مركزيًا أسفل الإطار لتحقيق مرونة ثنائية الاتجاه أو محرك طرفي مماسي على البكرة الخارجية لتحقيق أقصى قدر من الكفاءة وتقليل إجهاد الحزام. يضمن دمج محركات التردد المتغير (VFDs) التسارع المتحكم فيه، ويخفف من ارتفاع عزم الدوران، ويتزامن مع سرعة الناقل مع المعدات المجاورة لحماية الحمولات الحساسة.

نصيحة هندسية لتحسين القيادة: عند تكوين وحدات القيادة لتركيبات ناقل الحزام المنحني الذي يعمل بسرعة أعلى من 2.0 م/ث، احسب دائمًا قوة المحرك المطلوبة باستخدام معامل الاحتكاك الديناميكي الأقصى عند مسار توجيه الحافة الخارجية بدلاً من الحزام الاسمي على احتكاك السرير وحده. يمكن أن يساهم سحب الحمل الشعاعي على المحامل التوجيهية بما يصل إلى 35% من إجمالي مقاومة محرك النظام في ظل ظروف الحمولة الصافية الكاملة للمنتج.

4 استقرار المنتج والتحكم في التتبع

يتم تحقيق استقرار المنتج والتحكم في التتبع على ناقل الحزام المنحني من خلال إدارة القصور الذاتي للطرد المركزي مع الحفاظ على محاذاة حافة الحزام الميكانيكية من خلال أنظمة التتبع المستمر.

يمكن تخفيف قوة الطرد المركزي المؤثرة على عناصر الدوران باستخدام أغطية علوية عالية الاحتكاك، أو نصف قطر دوران أوسع، أو تصميمات إطارات مجوفة لمنع إزاحة المنتج. لضمان محاذاة تشغيلية دقيقة، تقوم أجهزة استشعار التتبع المدمجة بمراقبة وضع الحزام بشكل مستمر وإرسال إشارات إلى وحدات التحكم الآلية لتصحيح الانحراف قبل حدوث أي ضرر ميكانيكي.

5 تكوينات الناقل المنحني المشترك

تشتمل تكوينات الناقل المنحني الشائعة على المنعطفات الأفقية بزاوية 45 درجة و90 درجة و180 درجة، بالإضافة إلى هندسة الانحدار والانحدار الحلزوني العمودي المصممة خصيصًا لتخطيطات المنشأة.

تقدم تخطيطات المنشآت الصناعية قيودًا مكانية ومتطلبات توجيه متنوعة، مما يتطلب خيارات هندسة الحزام الناقل المنحني القابلة للتكيف. يتم تعريف الهندسة الإنشائية للمنحنى من خلال ثلاثة مقاييس هندسية أساسية: زاوية الانعطاف ثيتا (معبرًا عنها بالدرجات)، ونصف القطر الداخلي Rin (يتم قياسه من نقطة الانحناء المركزية إلى حافة الحزام الداخلية)، وعرض الحزام الفعال القابل للاستخدام W. من خلال تعديل هذه المقاييس الهندسية الثلاثة، يمكن دمج الحزام الناقل المنحني بسلاسة في أي تدفق مناولة المواد تقريبًا، أو التوجيه حول أعمدة البناء الهيكلية، أو سد فجوات الارتفاع، أو تنفيذ دوران كامل تقلبات الاتجاه.

تتضمن هندسة الانعطاف الأفقي القياسية ما يلي:

1. ناقل منحني بزاوية 45 درجة: مصمم بشكل أساسي لإزاحة الاتجاه اللطيفة ودمج الخطوط وتجاوز عوائق المصنع المحلية. يولد هذا التكوين الحد الأدنى من تسارع الطرد المركزي، مما يجعله مثاليًا للتوجيه عالي السرعة حيث يجب الحفاظ على اتجاه المنتج مع الحد الأدنى من ضغط دليل الحافة.

2. ناقل منحني 90 درجة: التكوين الأكثر استخدامًا على نطاق واسع في لوجستيات المستودعات، وقاعات التعبئة والتغليف، ومراكز التوزيع. فهو يسمح لخطوط نقل المواد بتنفيذ تغييرات اتجاه الزاوية اليمنى على طول جدران المنشأة أو بين خلايا عمل المعالجة دون الحاجة إلى وحدات نقل منبثقة تعمل بالطاقة أو دافعات ناقلة متقاطعة.

3. ناقل منحني 180 درجة: يتم تعيينه بشكل متكرر على أنه ناقل دوار، وهذا التكوين يعكس اتجاه تدفق المواد تمامًا ضمن مساحة صغيرة. يتم نشره على نطاق واسع في أنفاق التبريد، ودوائر التجفيف الحراري متعددة الممرات، وخلايا حلقة التصنيع، وخطوط إعادة تدوير حلقة الأمتعة حيث تعد الكفاءة المكانية أمرًا بالغ الأهمية.

4. الناقل المنحني ذو الانحدار الحلزوني: يجمع بين انحناء القوس الأفقي مع تغيرات مستمرة في الارتفاع الرأسي. من خلال لف الحزام الناقل المنحني في نمط حلزوني حلزوني، يتم تحقيق النقل الرأسي عالي الارتفاع ضمن مساحة أرضية صغيرة بشكل استثنائي، لتحل محل الناقلات المائلة الطويلة.

6 اعتبارات الصيانة وأنماط التآكل

تنبع اعتبارات الصيانة وأنماط التآكل على ناقل الحزام المنحني من قوى المتجهات غير المتماثلة، مما يتطلب فحصًا متخصصًا للأسطوانة، وتزييت سلسلة الحافة، وبروتوكولات تتبع تآكل الحزام.

يحدث التآكل التفاضلي بشكل طبيعي على الأسطوانات المدببة بسبب السرعة العالية والحمل على القطر الخارجي، مما يتطلب قياسات الفرجار الروتينية والصيانة المتأخرة. تتطلب حواف الحزام الخارجية مراقبة مستمرة للتمزق أو تلف الحلقات، في حين يعد التشحيم المنتظم لسلاسل التوجيه والمحامل والأسرة المنزلقة أمرًا ضروريًا لمنع التآكل الاحتكاكي وضمان التشغيل الموثوق للنظام. توفر مراجعة المبادئ التوجيهية التشغيلية الشاملة في الدليل التشغيلي للناقل المنحني إجراءات أساسية أساسية لفرق الخدمة الفنية.

نصيحة الصيانة للموثوقية على المدى الطويل: لا تحاول أبدًا تصحيح اختلال الحزام على ناقل الحزام المنحني عن طريق تشديد مسامير الشد الداخلية وحدها. يؤدي الضغط المتزايد على نصف القطر الداخلي إلى زيادة ناقل القوة الشعاعية الداخلية، مما يؤدي إلى تسريع تآكل مسار الدليل الخارجي والتسبب في تشويه شديد لحافة الحزام. قم دائمًا بموازنة تعديلات التوتر عبر إطارات السحب الداخلية والخارجية وفقًا لمواصفات عزم الدوران الخاصة بالشركة المصنعة.

7 الاستنتاج

يعتمد النجاح التشغيلي للناقل الحزامي المنحني على التكامل المتناغم بين الميكانيكا المخروطية وعلوم المواد المتخصصة والتحكم الدقيق في التتبع الشعاعي. من خلال استخدام بكرات تشغيل مدببة تعمل على إنشاء تدرجات خطية متطابقة للسرعة عبر نصف القطر الداخلي والخارجي، تعمل هذه الأنظمة المتقدمة على التخلص من الاحتكاك التفاضلي للسطح، مما يتيح نقل المواد بسلاسة عبر مسارات زاويّة معقدة. بدءًا من تكوينات المحرك القوية ومزامنة سرعة VFD المتقدمة وحتى أجهزة استشعار تتبع الحزام النشطة وبروتوكولات الصيانة الوقائية، تم تحسين كل جانب هندسي لناقل الحزام المنحني الحديث لتحقيق الكفاءة التشغيلية وانخفاض مستوى الضجيج وأقصى عمر خدمة. مع استمرار توسع متطلبات التعامل الآلي مع المواد من حيث الإنتاجية والتعقيد المكاني، يظل إتقان الميكانيكا الهيكلية ومبادئ التصميم لوسائل النقل ذات الحزام المنحني أمرًا ضروريًا لتحسين بنيات التوجيه الصناعي العالمية.
