سيور النقل المنحنية – ماذا تعرف

في لمحة

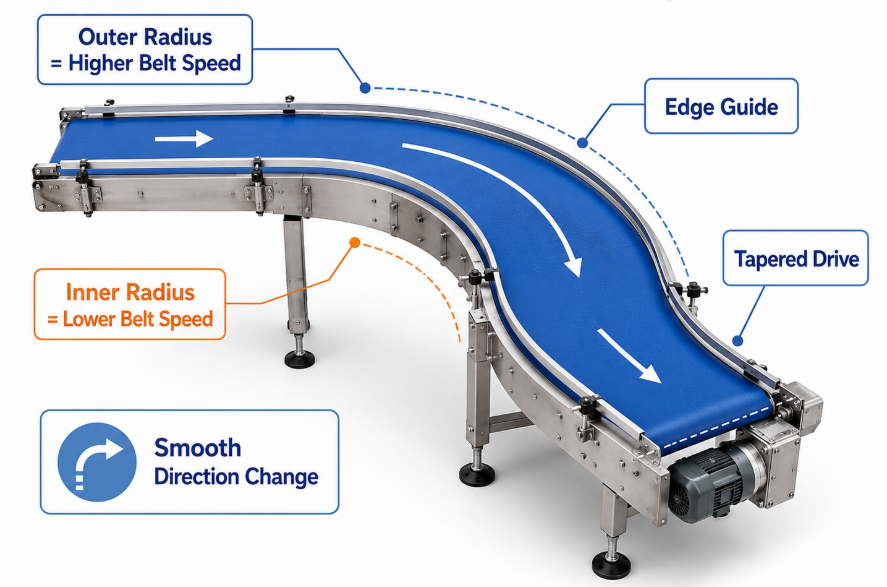

ما هو الحزام الناقل المنحني؟

الحزام الناقل المنحني عبارة عن آلية هندسية لمعالجة المواد مصممة لنقل العناصر على طول مسار منحني دون الإخلال بمحاذاة المنتج أو الحاجة إلى تدخل يدوي.

تعتمد الميكانيكا التشغيلية للحزام الناقل المنحني على تصميم محرك شعاعي مدمج مع بكرات نهائية مخروطية أو محامل توجيه حافة. على عكس سيور النقل الخطية القياسية التي تسحب الحزام بالتساوي عبر محور متوازي، فإن الحزام الناقل المنحني يواجه سرعة خطية متغيرة عبر سطحه. ينتقل نصف القطر الخارجي بسرعة أعلى بكثير من نصف القطر الداخلي. لاستيعاب هذا التفاضل، يتم استخدام طرق بناء متخصصة، بما في ذلك الوصلات البلاستيكية المعيارية ذات خطوة قابلة للتوسيع أو أحزمة البولي يوريثين المرنة المزودة بسلاسل توجيه حافة أو بكرات محرك مدببة.

من وجهة نظر هندسية، يعد الحفاظ على التوتر الموحد عبر القوس الشعاعي أمرًا بالغ الأهمية. يجب أن يمنع توزيع التوتر الحزام من التحرك إلى الداخل تحت الحمل. تضمن البكرات المدببة أن السرعة العرضية لسطح البكرة تتوافق مع السرعة الخطية المتغيرة للحزام عبر عرضه بالكامل. غالبًا ما يدمج المهندسون حوافًا موجبة مدفوعة بالسلسلة أو بكرات توجيه دقيقة على طول المحيط الخارجي لامتصاص قوى الطرد المركزي والحفاظ على تحكم ثابت في المسار لأحمال الوحدات الدقيقة أو الثقيلة على حدٍ سواء.

عند اختيار معدات النقل المتقدمة، فإن دمج عالي الأداء ناقل الحزام المنحني يتيح تدفقات المعالجة دون انقطاع مع تقليل عمليات النقل الميكانيكية المادية. تتطلب التطبيقات الصناعية الحديثة من هذه الأنظمة تنفيذ انتقالات سلسة ومنخفضة الاحتكاك بين خطوط المعالجة المتقاطعة، مما يحافظ على التوجه الدقيق للمنتج أثناء دورات التصنيع المستمرة.

إرشادات الصيانة للتتبع الشعاعي: افحص محامل توجيه الحافة كل 500 ساعة تشغيل للتحقق من التآكل غير المتساوي الناتج عن قوى المتجهات الشعاعية. تأكد من أن شدادات الدفع الداخلية والخارجية تحافظ على محاذاة متوازنة، مما يمنع تمدد الحزام الموضعي على طول المحيط الخارجي.

دور الحزام الناقل المنحني

يتمثل الدور الأساسي للحزام الناقل المنحني في تحسين مساحة المنشأة والحفاظ على التدفق المستمر السلس للمنتج حول العوائق الهيكلية دون مقاطعة سرعة الخط.

في المعالجة الصناعية الآلية، غالبًا ما تكون المساحة الخطية مقيدة ببناء الجدران، والآلات الموجودة، وتخطيطات خلايا العمل. إن دمج حزام النقل المنحني يسمح للفرق الهندسية بثني مسارات النقل حول الأعمدة الهيكلية أو إعادة توجيه المواد من خلال عمليات دوران ضيقة تبلغ 90 درجة أو 180 درجة. من خلال استبدال عمليات نقل اللوحة الميتة المعقدة، أو الدوافع الجانبية، أو الأقراص الدوارة بمنحنى مستمر، يزيل النظام نقاط النقل الميكانيكية حيث غالبًا ما تنقلب العناصر الخفيفة أو غير المستقرة أو تنحشر أو تتعرض للتلف.

علاوة على ذلك، يعد الحفاظ على اتجاه ثابت للمنتج على طول مسار منحني أمرًا بالغ الأهمية للأتمتة النهائية، مثل محطات الانتقاء والمكان الآلية، وفحص الرؤية الآلي، وأنظمة مسح الباركود. عندما تنتقل المنتجات عبر حزام ناقل منحني، فإن سرعة الحزام التفاضلي تتطابق مع نصف قطر القوس الطبيعي، مما يسمح للعبوات أو المنتجات الغذائية بالخروج من المنعطف في الموضع النسبي الدقيق الذي دخلت فيه. يقلل هذا التحكم الحركي الدقيق من أخطاء المعالجة ويلغي الحاجة إلى آلات إعادة التوجيه باهظة الثمن في اتجاه مجرى النهر.

لتقدير الفوائد التشغيلية والاعتبارات الهيكلية لتكامل المنحنى بشكل كامل، تقوم الفرق الفنية بشكل متكرر بمراجعة الموارد التفصيلية مثل النظرة العامة الفنية للناقلات المنحنية لتقييم ملفات تعريف السرعة وتحميل المقاييس الديناميكية. تعمل الهندسة المناسبة لملف المنحنى بشكل مباشر على تحسين إنتاجية الخط الإجمالية والكفاءة التشغيلية.

دليل أنواع وتطبيقات سيور النقل الصغيرة

أحزمة النقل المنحنية الصغيرة عبارة عن أنظمة معالجة مدمجة وعالية الدقة مصممة للنقل الصغير وتجميع الإلكترونيات وفرز الأدوية وتطبيقات التعبئة والتغليف خفيفة الوزن.

تستخدم أنظمة النقل المنحنية الصغيرة والصغيرة عادةً أحزمة مرنة رفيعة جدًا مصنوعة من البولي يوريثين أو السيليكون، وتعمل على بكرات صغيرة ذات حافة سكين بأقطار صغيرة تتراوح من 8 مم إلى 15 مم. تعتبر أقطار النقل الصغيرة هذه ضرورية عند التعامل مع المكونات الصغيرة، مثل عبوات الفقاعات، أو القوارير الطبية، أو صواني أشباه الموصلات، أو منتجات الحلويات الرقيقة، مما يمنع المنتجات من الوقوع في فجوات النقل. يتطلب التصميم تصنيعًا عالي الدقة لألواح الدعم الداخلية وأسرّة منزلقة منخفضة الاحتكاك للغاية للحفاظ على الحد الأدنى من عزم الدوران التشغيلي.

تفضل تفضيلات التصميم الأوروبي بشكل متزايد وحدات النقل المنحنية الصغيرة المعيارية المجهزة بمحركات مدمجة بدون فرش بقدرة 24 فولت تيار مستمر داخل البكرات. يوفر أسلوب القيادة اللامركزي هذا تحكمًا دقيقًا في السرعة، وكفاءة في استخدام الطاقة، وبصمة مدمجة. تؤكد بيئات التصنيع الأوروبية على النمطية، وقابلية التبادل السريع، والتوافق مع غرف الأبحاث، مما يزيد الطلب على الناقلات المنحنية الصغيرة المزودة بآليات استبدال الحزام سريعة التحرير بدون أدوات.

يضمن تنفيذ المصمم بدقة نظام ناقل الحزام المنحني داخل خلايا التجميع ذات المساحة الصغيرة نقل المواد بشكل متسق دون المساس بالسرعة أو الدقة الموضعية. تعمل هذه التصميمات المدمجة على زيادة المساحة الأرضية القابلة للاستخدام في بيئات التصنيع الآلية عالية الكثافة.

كيفية اختيار الحزام الناقل للخبز المناسب للخبز

يتطلب اختيار الحزام الناقل المناسب للخبز تحقيق التوازن بين مقاومة درجات الحرارة العالية، وخصائص المواد الصحية غير اللاصقة، وديناميكيات الانتقال الحراري اللطيفة أثناء منحنيات التبريد.

في خطوط الخبز التجارية الآلية، تخرج قطع العجين والخبز الساخن الطازج من الأفران عند درجات حرارة تتجاوز 200 درجة مئوية ويجب أن تخضع لتبريد متحكم فيه أثناء السفر عبر تخطيطات لولبية متعددة الطبقات أو منحنى 90 درجة. يجب أن يتحمل الحزام الناقل المنحني المستخدم في هذه المرحلة الإجهاد الحراري المتبقي دون تزييفه أو إطلاق الغازات. يعد السيليكون الأزرق المخصص للطعام أو الأحزمة البلاستيكية المعيارية ذات الشبكة المفتوحة التي تتحمل درجات الحرارة العالية من الخيارات القياسية لتعزيز تدفق الهواء ومنع احتباس الحرارة تحت المخبوزات.

لماذا تفضل الفرق الهندسية الأحزمة البلاستيكية المعيارية ذات الشبكة المفتوحة أو الأحزمة المنحنية المصنوعة من السيليكون عالي الجودة لمعالجة الخبز؟ عجينة الخبز والقشور المخبوزة الطازجة تطلق الرطوبة والزيت، مما قد يسبب الالتصاق على أسطح الحزام الصلبة. تسمح الأحزمة المنحنية ذات الشبكة المفتوحة بالتهوية المتدفقة أسفل الخبز، مما يعزز التبريد الموحد ويمنع تراكم التكثيف على الجانب السفلي من المنتج. تفضل المخابز الصناعية الأوروبية بشكل كبير الأحزمة المنحنية ذات الشبكة المفتوحة ذات نصف القطر الضيق لأنها تعمل على تحسين أطوال نفق التبريد المحيط مع الحفاظ بشكل صارم على معايير الامتثال لمجموعة الهندسة الصحية والتصميم الأوروبية.

كيفية اختيار أفضل المواد لأحزمة نقل المواد الغذائية

يتضمن اختيار أفضل المواد الغذائية لأحزمة النقل المنحنية تقييم المقاومة الكيميائية، وتخفيف نقل المواد المسببة للحساسية، والتآكل الميكانيكي، والامتثال لمعايير سلامة الأغذية FDA والاتحاد الأوروبي.

يحدد اختيار المواد بشكل مباشر العمر التشغيلي والسلامة الصحية لأنظمة نقل الأغذية. تشمل خيارات المواد القياسية لأحزمة النقل المنحنية البولي يوريثين الحراري (TPU)، والبولي فينيل كلورايد (PVC)، والبولي بروبيلين (PP)، والبولي إيثيلين (PE)، والأسيتال (POM). في معالجة الأغذية الخام واللحوم والدواجن، يُفضل استخدام مادة TPU غير المسامية بشدة نظرًا لمقاومتها للدهون الحيوانية والزيوت والمواد الكيميائية التعقيمية القاسية مثل الكلور ومركبات الأمونيوم الرباعية. لا يتشقق TPU بشكل دقيق تحت الانثناء التشغيلي، مما يمنع نقاط احتجاز البكتيريا مثل الليستيريا أو السالمونيلا.

لماذا أصبح مادة TPU هي الاختيار الافتراضي على مادة PVC التقليدية في مصانع الأغذية ذات المواصفات العالية؟ تفرض توجيهات تصنيع الأغذية الأوروبية قيودًا صارمة على انتقال الملدنات إلى المنتجات الغذائية. لا يحتوي TPU على مواد ملدنة، ويحتفظ بالمرونة عبر بيئات المعالجة ذات درجات الحرارة المنخفضة، ويوفر مقاومة فائقة للقطع والتآكل. وبالتالي، فإن التصميمات الهندسية للمنشآت الغذائية الأوروبية تحدد بشكل كبير أحزمة زرقاء منحنية مصنوعة من مادة TPU مع تكامل إضافي مضاد للميكروبات.

يؤدي نشر المعتمد صناعيًا حل معدات ناقل الحزام المنحني والمصنع بمواد متوافقة مع إدارة الغذاء والدواء (FDA) إلى ضمان نقاء المنتج مع إطالة عمر تشغيل الحزام في بيئات الغسيل الصعبة.

كيفية اختيار الحزام الناقل للتغليف المناسب

يتطلب اختيار الحزام الناقل المنحني للتعبئة المناسب مطابقة احتكاك سطح الحزام وتقييمات الحمل وآليات التتبع وسرعات الخط مع متطلبات التعبئة الثانوية المحددة وفرز الطرود.

في مراكز التعبئة والتغليف والتنفيذ عالية السرعة، يجب أن تتعامل سيور النقل المنحنية مع أنواع العبوات المتنوعة، بدءًا من علب الكرتون والأكياس البلاستيكية إلى الأكياس البلاستيكية والحزم المغلفة بالانكماش. يعتمد الاختيار بين حزام السطح العلوي عالي الاحتكاك والحزام البلاستيكي المعياري منخفض الكفاءة على ما إذا كان التطبيق يتطلب تسريع المنحدر أو التراكم المتحكم فيه. لتحريض الطرود عالي السرعة، يعد المطاط عالي الاحتكاك أو المنحنيات العلوية المصنوعة من مادة PVC أمرًا ضروريًا لمنع انزلاق الحزمة أثناء تغييرات الاتجاه السريعة بمقدار 90 درجة.

تركز أولويات العملاء الرئيسية في المراكز اللوجستية الحديثة على تقليل وقت التوقف التشغيلي، وتقليل انبعاثات الضوضاء، وتحقيق سرعات عالية للخط تصل إلى 100 متر في الدقيقة. ما هي التكوينات الهيكلية التي يعطيها عملاء الخدمات اللوجستية الأولوية؟ تعطي المراكز اللوجستية الأوروبية الأولوية للأحزمة المنحنية الإيجابية الموجهة بالسلسلة والمجهزة بتصميمات لصق الحزام سريعة التغيير. تمنع أنظمة القيادة الإيجابية انزلاق الحزام في ظل تسارع الحمل الثقيل وتحافظ على التتبع الدقيق بغض النظر عن القوى الجانبية التي تمارسها الحزم خارج المركز.

خاتمة

تمثل أحزمة النقل المنحنية تقنية أساسية في التعامل الآلي الحديث مع المواد، مما يسد الفجوة بين قيود المساحة وكفاءة الخط. من خلال استيعاب المسارات الشعاعية المعقدة من خلال تصميمات ميكانيكية دقيقة - مثل البكرات المدببة، ومحركات سلسلة التوجيه ذات الحافة الإيجابية، والروابط البلاستيكية المعيارية - تعمل هذه الأنظمة على التخلص من الاختناقات التشغيلية مع حماية السلامة الهيكلية للمنتج. سواء تم دمجها في لوجستيات الطرود عالية السرعة، أو خطوط معالجة الأغذية الصارمة في غرف الأبحاث، أو خلايا التجميع المدمجة، فإن تحديد مادة الحزام الصحيحة، وآلية القيادة، ونصف قطر الانحناء يضمن أقصى قدر من وقت التشغيل، وانخفاض تكاليف الصيانة، والأداء التشغيلي طويل الأجل عبر منشآت التصنيع الصناعية على مستوى العالم.
